630噸錨桿托盤液壓機自動化生產線設備經過了代代改良升級，越來越智能化，生產效率大大提高。這套錨桿托盤生產能夠?qū)崿F(xiàn)鋼板快速剪切、沖孔、拉伸、自動送料、出料等，真正解放雙手，自動化程度高，速度快。平均一分鐘出5-7塊。用于300x300mmx16mm錨索托盤的壓制成型。山東威力重工設計生產的630噸錨桿托盤液壓機剛性好、精度高、結構緊湊、性價比高、經濟適用。動作操作簡單，大大節省壓制時間，機器沖壓力大大提高。除了這款630噸錨桿托盤液壓機外，還可設計生產各種型號的錨桿托盤模具、6米長條板送料機等。
630噸錨桿托盤液壓機自動化生產線
630噸錨桿托盤液壓機自動化生產線主要技術參數：
1、上料/送料長度（原材料）：6m
2、上料/送料寬度（原材料）：100-350mm
3、上料板料加持方式：電磁吸盤
4、送料板料加持形式：氣動夾緊
5、板料對中形式：氣動對中
6、傳動方式：齒輪/齒條傳動
7、液壓機公稱力（KN）：6300
8、液壓機滑塊行程：300
9、液壓機開口：550-850
10、壓力機空載行程次數（min）：10-20
11、滑塊底面尺寸：1000×1000-1200×1200
12、工作臺尺寸：1200×1200-1400×1400
13、電機功率（KW）：≥18×2
14、操作方式：自動、手動自由切換、觸摸屏式參數調整
15、氣源壓力：0.65-0.75MPa
16、下料長度公差：±3mm
17、產品合格率≥98％
18、該設備投入運行后，使用地點噪音量≦85分貝。
19、生產工效：≥250件/小時。

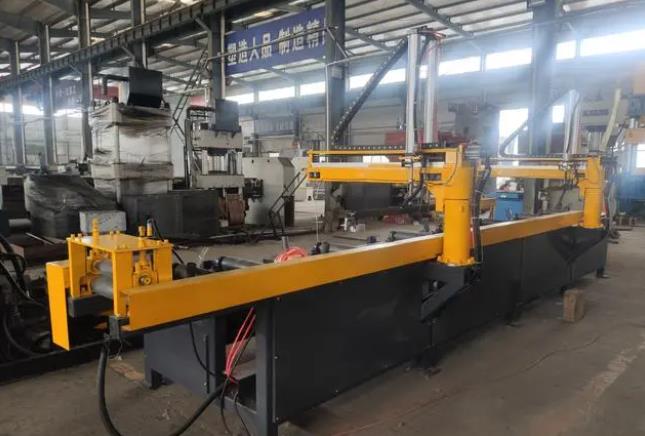

630噸錨桿托盤自動化生產中自動送料機
630噸錨桿托盤液壓機的技術參數：
| 項目 | 單位 | YW32-630T | |
| 公稱壓力 | kn | 6300 | |
| 液體系統壓力 | mpa | 31.5 | |
| 工作壓力 | mpa | 25 | |
| 最大開口高度 | mm | 800 | |
| 滑塊行程 | mm | 500 | |
| 工作臺有效面積 | 左右（柱內） | mm | 1000 |
| 前后（邊緣） | mm | 1000 | |
| 缸 徑 | 活塞桿直徑 | mm | 520 |
| 油缸內徑 | mm | 560 | |
| 立柱直徑 | mm | 180 | |
| 電機功率 | KW | 18.5X2 | |
| 下行速度 | Mm/S | 120 | |
| 壓制速度 | Mm/S | 5-12 | |
| 回程速度 | Mm/S | 110 | |

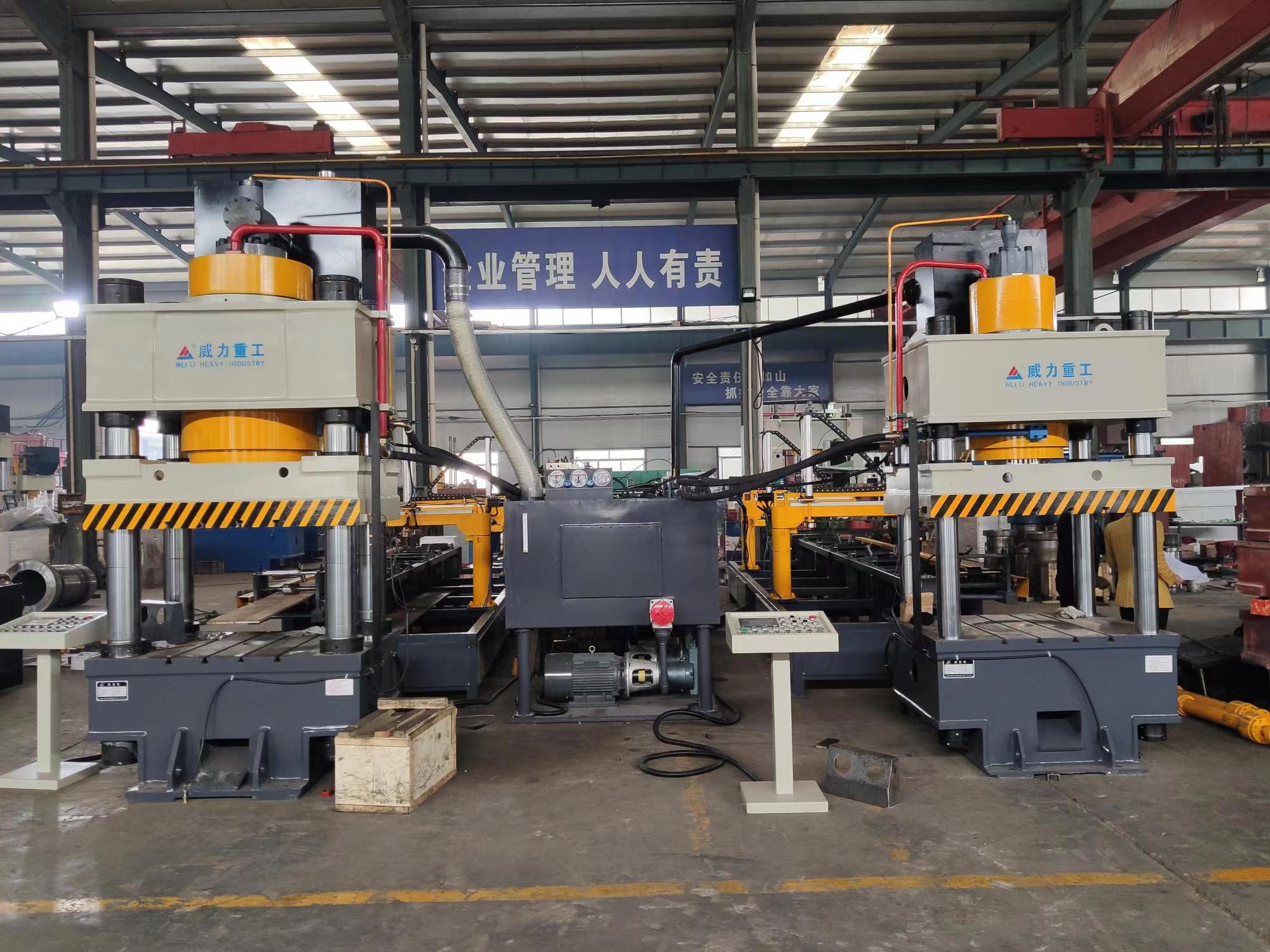

630噸錨桿托盤液壓機自動化生產線包含630噸錨桿托盤液壓機、自動送料機、錨桿托盤模具和出料裝置等。設備流程：伺服送料機—>液壓機沖裁成型—>成品輸出
6米長的帶狀條形鋼板用叉車或吊車放置到儲料區；輔助工具將板材放到自動送料線，送料系統運行，條型鋼板往前移動，630噸錨桿托盤液壓機剪斷沖壓成形，經過氣動推料推出成型托盤經過輸送托輪滑出料，到此所有動作完成，重復送料系統的動作，把下一條鋼板放到送料線上，送料系統開始下一個送料循環。整個生產過程操作簡單方便， 一次剪切成型，生產效率高，為礦山企業帶來了更大的經濟效益，是目前錨桿托盤生產制造的理想設備。

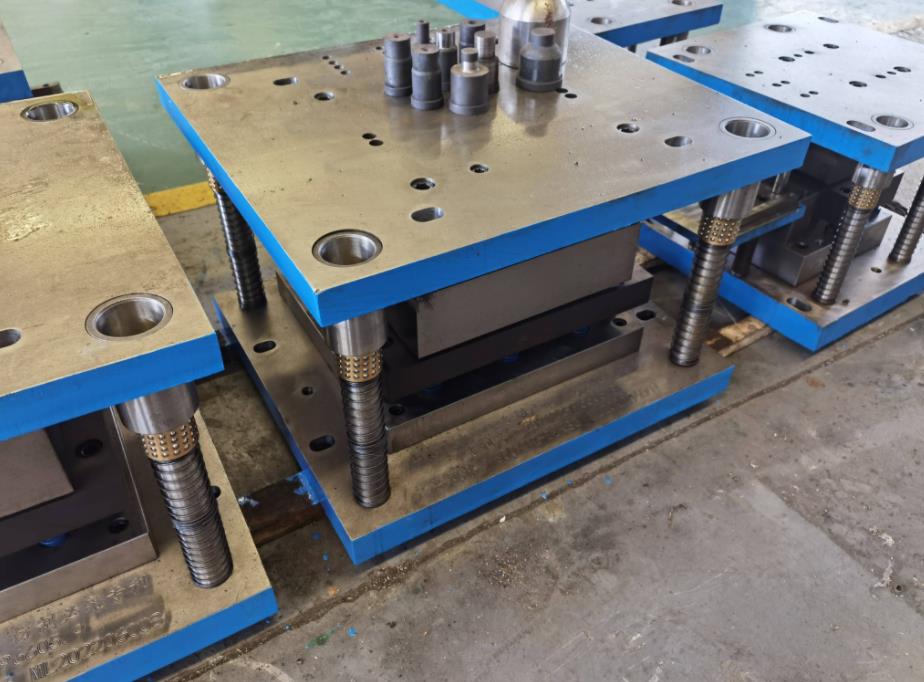

錨桿托盤模具
山東威力重工設計生產的630噸錨桿托盤液壓機自動化生產線結構緊湊，自動化程度高。自動送料機從根本上消除了搭配不協調、不同步的問題，使送料精度始終保持高且穩定的狀態。是目前自動化程度高、操作簡單方便、回購率高的錨桿托盤生產制造方式。山東威力重工設計生產的錨桿托盤液壓機、錨桿托盤自動化生產線案例豐富，常見有：山西榆林煤礦、內蒙古某礦、陜西某礦企、汶上煤礦、鄒城某礦、蔣莊煤礦、山東能源集團，新疆能源集團、泰安某礦、濟寧某礦等等。

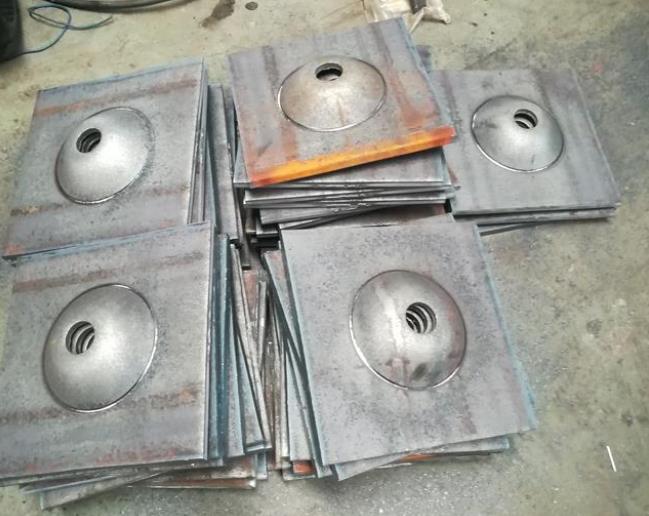

沖壓成型錨桿托盤
