組成：
新能源汽車電池外殼沖壓成型液壓機主要組成包括底座，導向滑桿，上支撐座，沖壓座，上凸模，輔助安裝座，下凹模，卸料驅動機構和頂料機構，底座的上方安裝有若干個導向滑桿，導向滑桿的頂部固定安裝有上支撐座，沖壓座通過若干個彈簧可滑動的安裝于導向滑桿上，沖壓座的底部安裝有上凸模，輔助安裝座的頂部設有與上凸模相適配的下凹模，下凹模位于上凸模的正下方，輔助安裝座內設有安裝腔，安裝腔內安裝有若干個頂料機構，頂料機構上設有頂料凸輪，輔助安裝座上還設有用以驅動頂料凸輪轉動的卸料驅動機構。動力電池外殼沖壓成型液壓機能夠?qū)崿F(xiàn)沖壓后的自動頂出卸料，能夠提高生產效率，降低勞動強度。

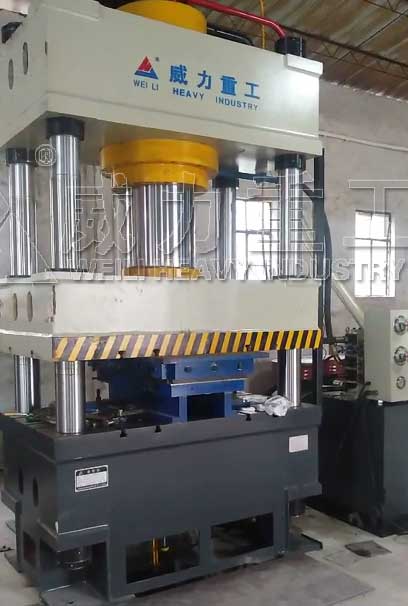

315噸動力電池外殼沖壓成型液壓機
動力電池外殼壓制成型液壓機沖壓工藝的特點：
1、工藝方案的選擇 沖壓方向的確定； 壓邊圈的設計和優化； ?？诰€的設定； 工藝補充的細化； 拉延筋的設計。 工藝設計需嚴格遵循以下原則，力求工藝設計的最優化： 以保證沖壓件質量為前提條件的工序最少化；
2\模具簡單化、生產成本最少化； 材料成本最小化（如考慮板料的合理排樣、拉延工藝補充最小化）； 滿足沖壓生產設備； 充分利用沖壓成形仿真技術，科學優化零件結構。
沖壓動力電池殼現場
沖壓動力電池外殼除了選擇合適的液壓機外，模具的設計是成型的關鍵。山東威力重工機床有限公司為客戶設計定做不同噸位結構的動力電池殼沖壓液壓機，100噸-5000噸按需設計生產。采購了解動力電池外殼沖壓成型液壓機設備，歡迎聯系張經理18306370898（可加微信）
以下是動力電池外殼沖壓成型液壓機技術參數如下：
| 型號/技術參數 | 315T四柱液壓機 | |
| 公稱壓力KN | 3150 | |
| 系統壓力MPa | 25 | |
| 滑塊行程mm | 400 | |
| 最大開口高度mm | 800 | |
| 工作臺有效面積（mm*mm） | 左右（四柱之間面積） | 800 |
| 前后（工作臺前端至后端） | 800 | |
| 空程下行速度 mm/s | 100 | |
| 壓制速度 mm/s | 6-15 | |
| 回程速度mm/s | 80 | |
| 電機功率KW | 18.5 | |
| 機器約重 | 7.5T | |
